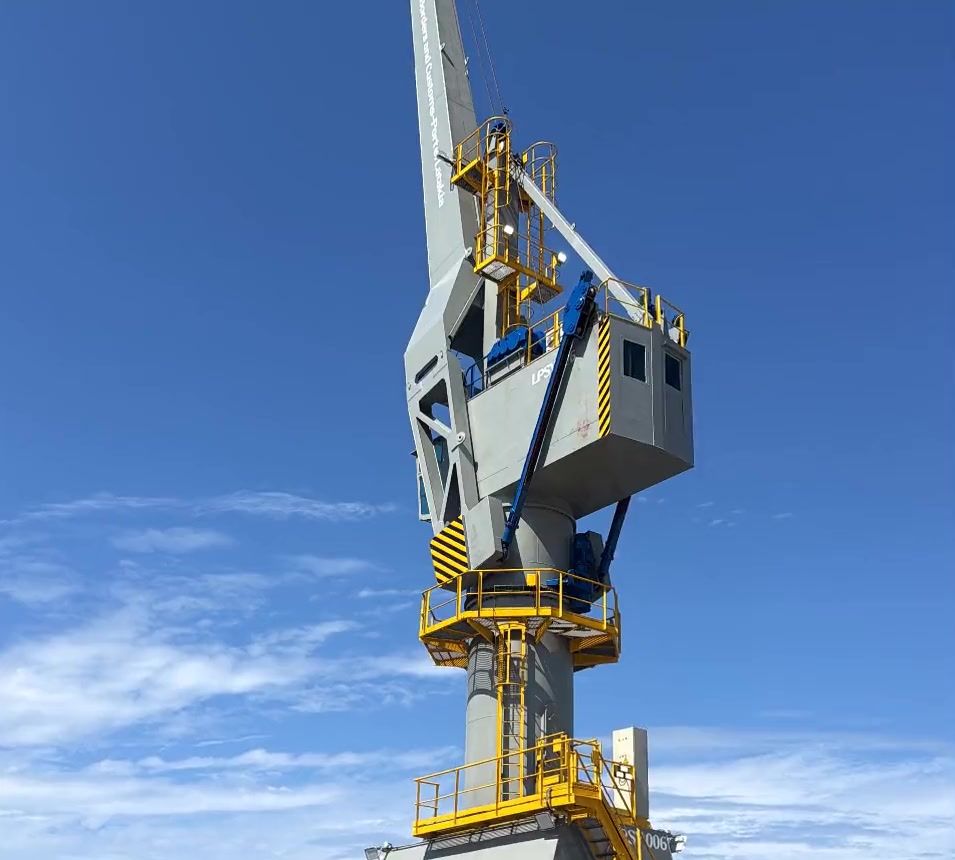

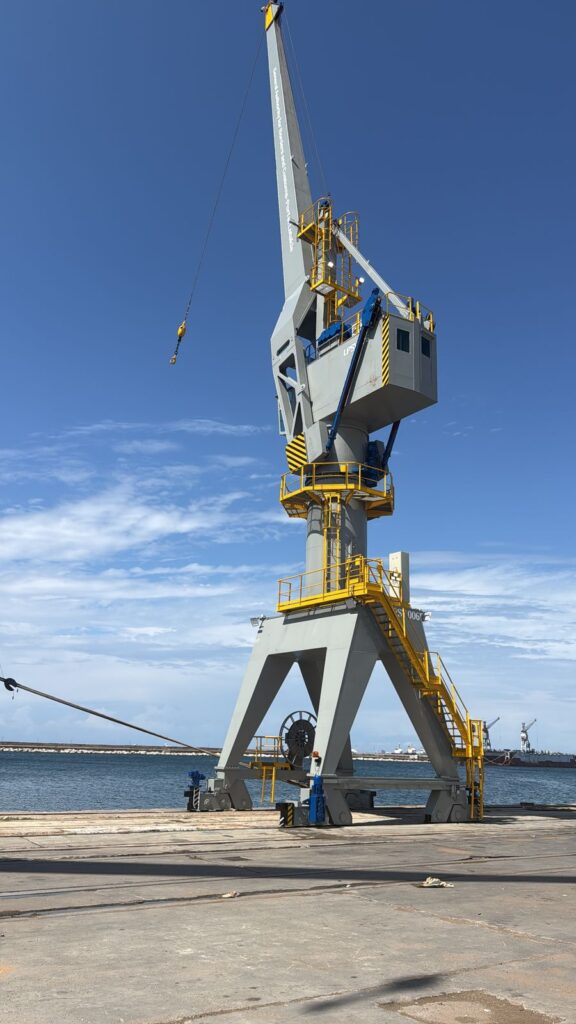

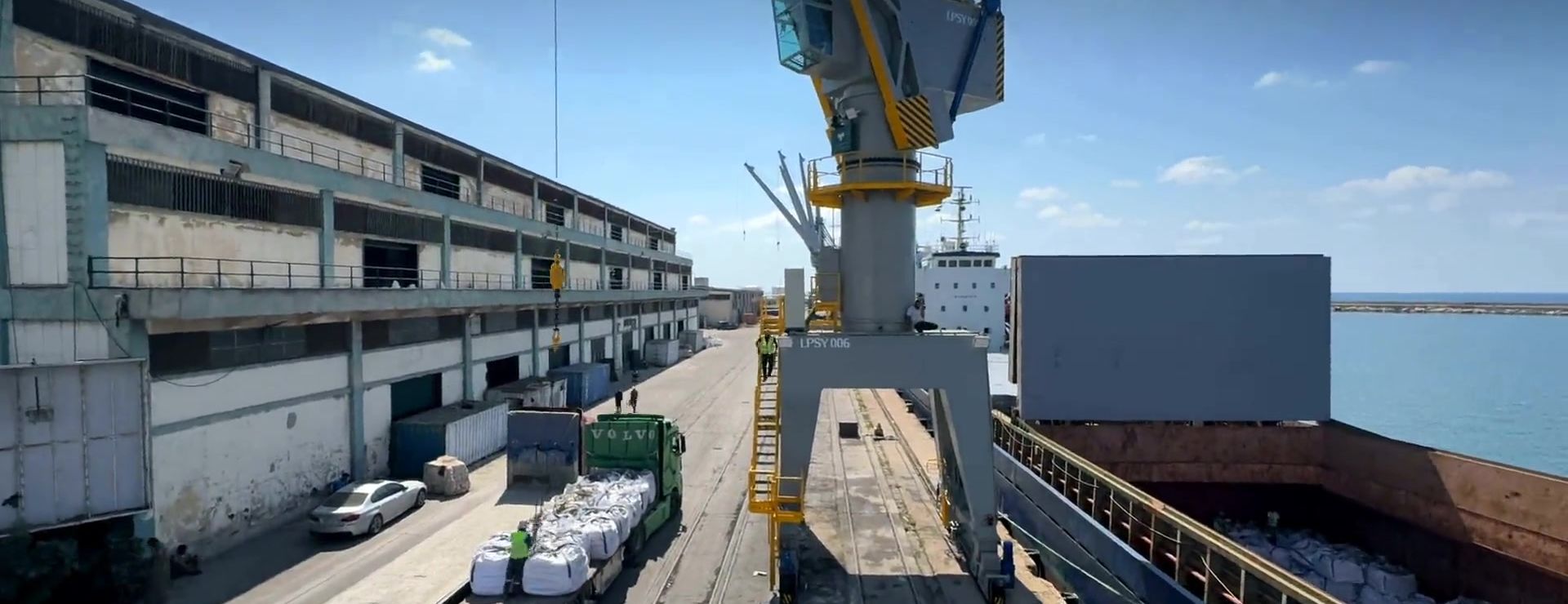

إعادة تأهيل وتشغيل الرافعة رقم 6 في مرفأ اللاذقية

رافعة بورتال بحمولة 6 طن وذراع 25 متراً، أعدناها إلى العمل بعد فكّ كامل، وإعادة تأهيل ميكانيكي وكهربائي، ودهان بحري، ومنظومة تحكم حديثة.

مراحل التنفيذ

شاهد الفيديو

مرفأ اللاذقيةرافعة بورتالإعادة تأهيل ميكانيكي وكهربائيأتمتة نظام التحكم2026

الجهة المستفيدة

الهيئة العامة للمنافذ والجمارك، مرفأ اللاذقية

الرافعة

Portal Crane، صنع DANUBIUS (هنغاريا) سنة 2002

الحمولة وطول الذراع

6 طن · ذراع 25 متراً

الاستخدام

تحميل وتنزيل البضائع والحاويات بين السفن والأرصفة

مراحل عمل متكاملة

32 يوماً

من بدء الفك حتى التشغيل

+1100

صورة ومقطع لتوثيق العمل

قبل التأهيل

ماذا وجدنا في الكشف الفني؟

بدأ المشروع بمعاينة ميدانية شاملة للرافعة في المرفأ، أظهرت ما يلي:

نظام كهربائي ولوحات تحكم قديمة وتالفة.
محركات المشي والفرامل بحاجة إلى صيانة أو تبديل.

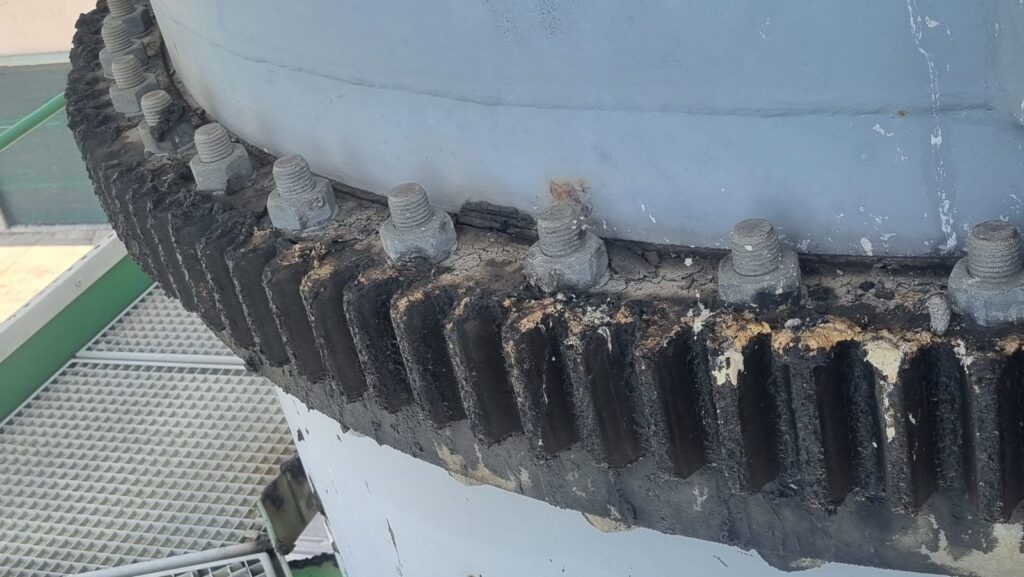

آثار تآكل وصدأ في الهيكل وعلى مسنن الدوران الرئيسي.
غرف التحكم والقيادة بحاجة إلى إعادة تأهيل وتبريد.
حاجة إلى فحص شامل لمنظومات الدوران والرفع والرولمان الرئيسي.

أما الكابلات الكهربائية فكانت صالحة للعمل، فاكتفينا بصيانتها بدل استبدالها. نستبدل فقط ما يثبت الفحص أنه غير صالح.

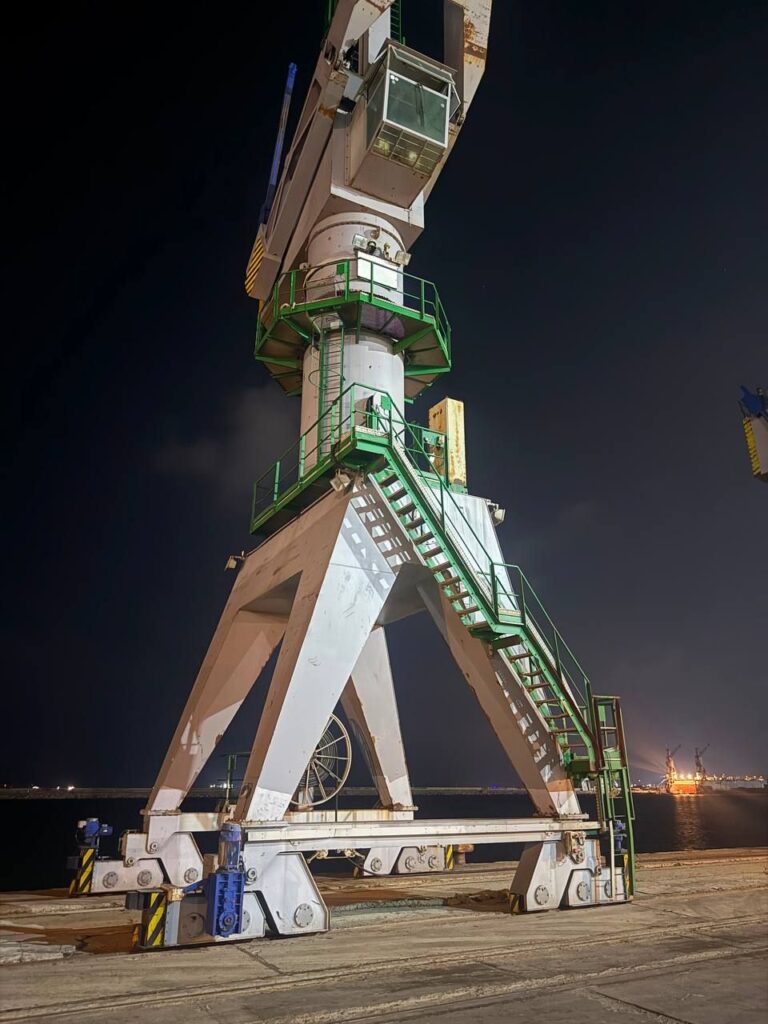

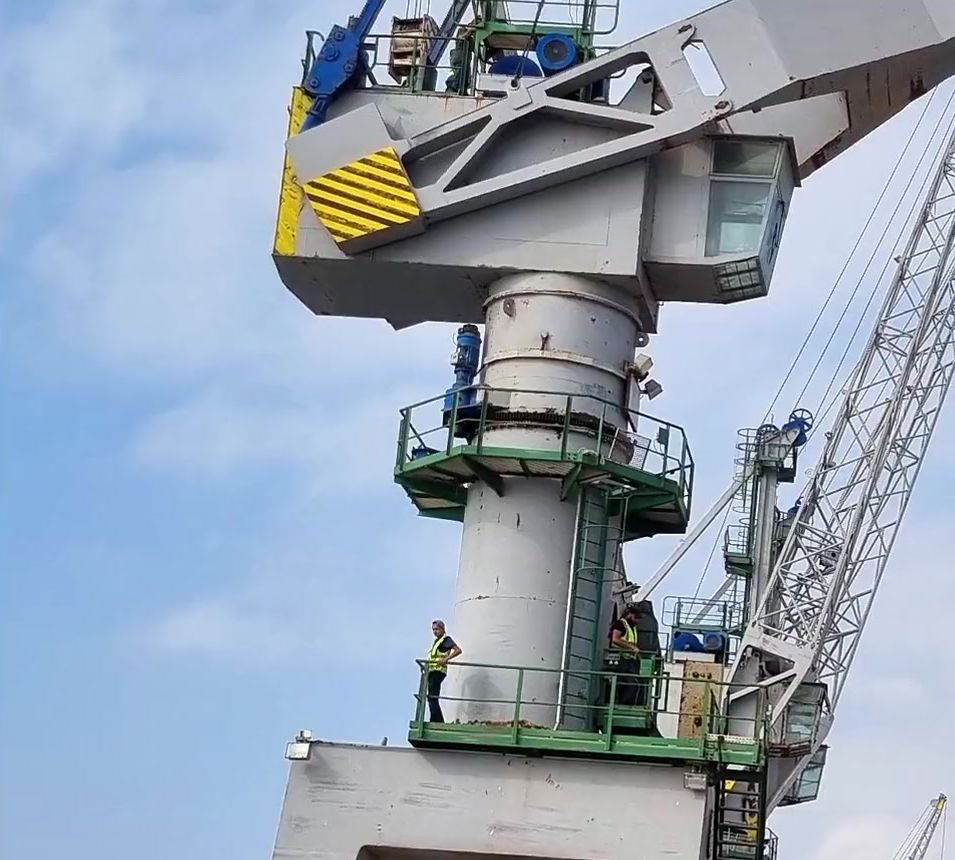

الرافعة رقم 6 قبل إعادة التأهيل — الرافعة قبل التأهيل

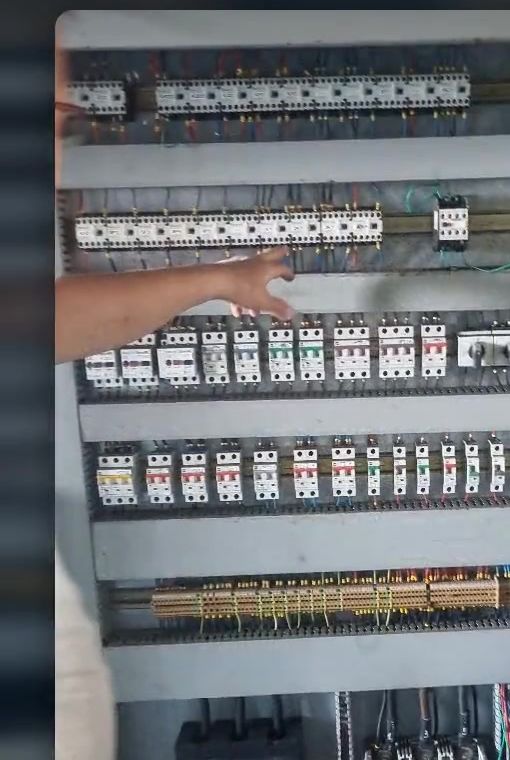

لوحات التحكم القديمة للرافعة قبل استبدالها — لوحات التحكم القديمة

ما الذي نفذناه على الرافعة

إعادة تأهيل كاملة لكل منظومات الرافعة، بحسب الدراسة الفنية المعتمدة.

منظومة الدوران

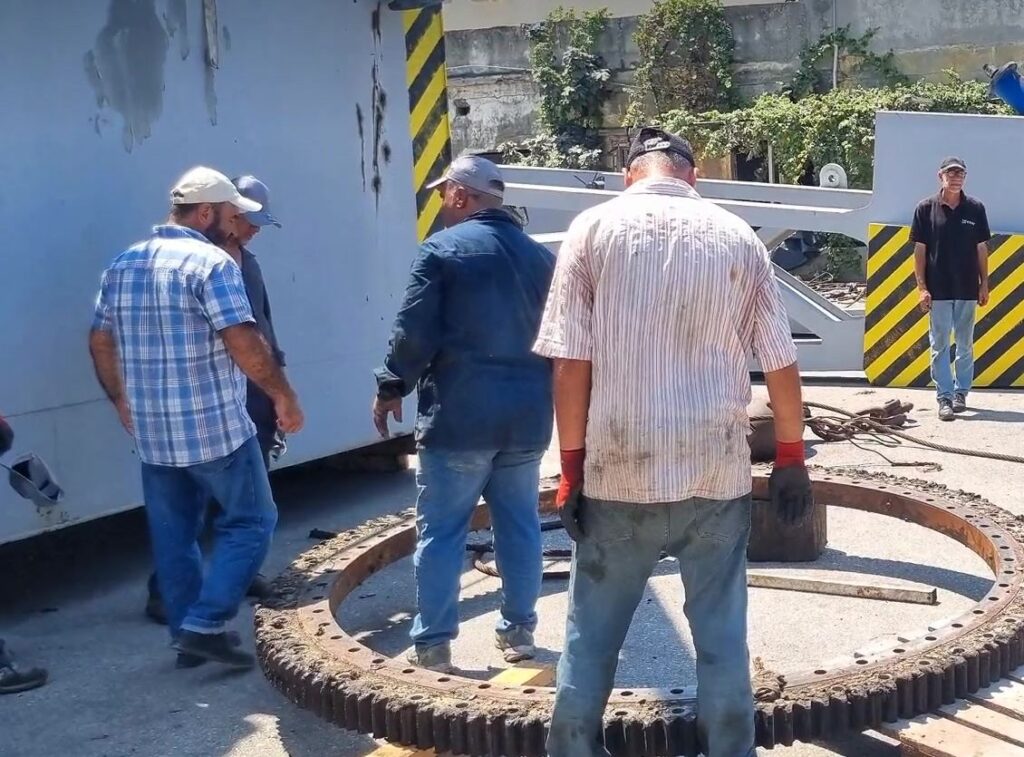

صيانة الرولمان الرئيسي للبرج، وقياس الخلوص والتآكل بين المسنن الكبير والصغير، وإضافة نظام تشحيم أوتوماتيكي مبرمج للرولمان لم يكن موجوداً في الرافعة.

منظومة المشي

فك علب السرعة وفحص التروس والمحاور الداخلية، وصيانة محركات الفرامل، واستبدال القطع التالفة.

منظومات الرفع والحركة

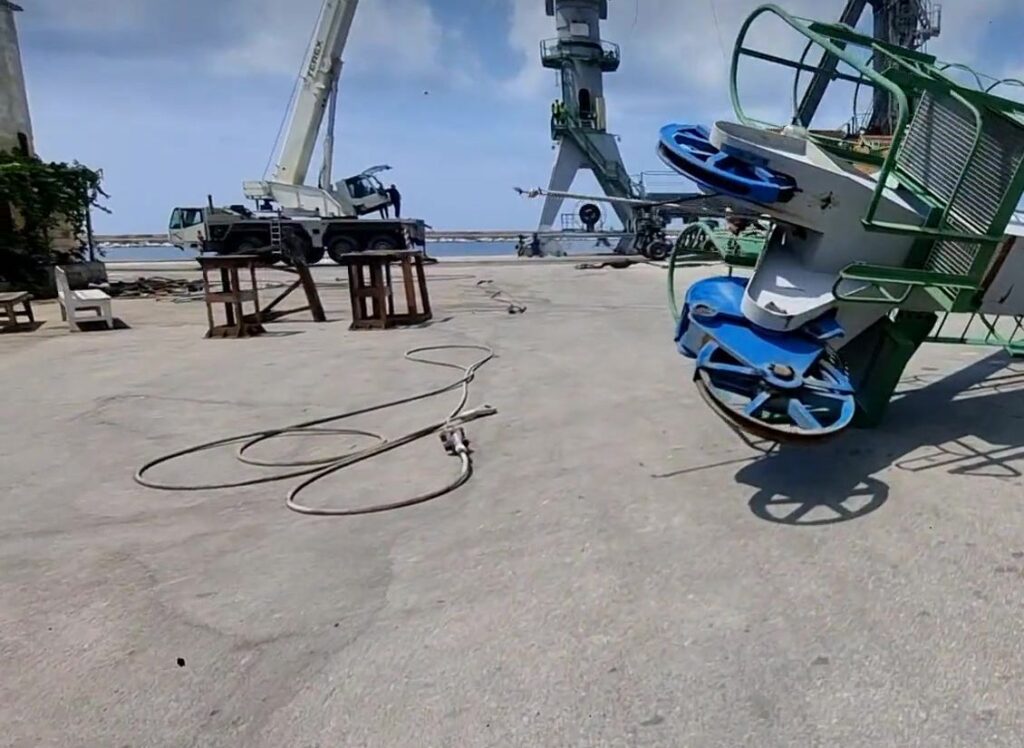

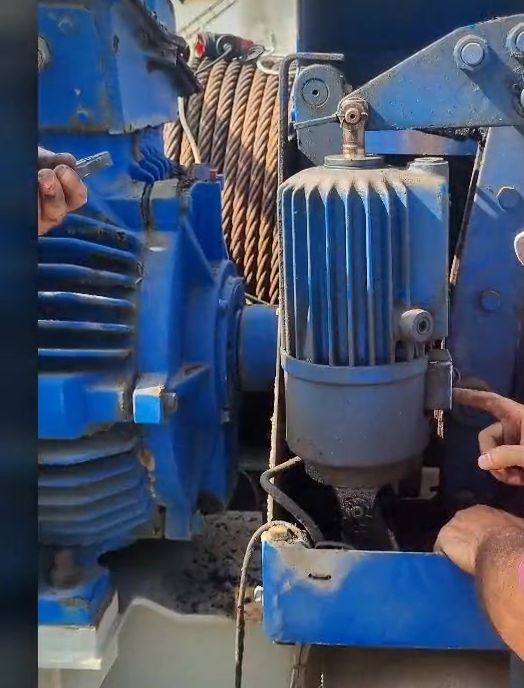

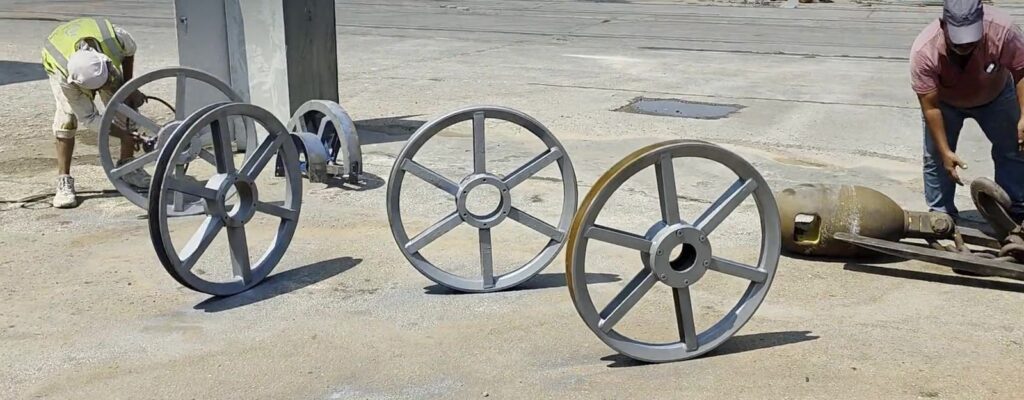

فحص المحركات والكابلات والبكرات وأنظمة الفرامل وحساسات حدود الحركة، ثم إعادة التشحيم والمعايرة.

الهيكل والدهان البحري

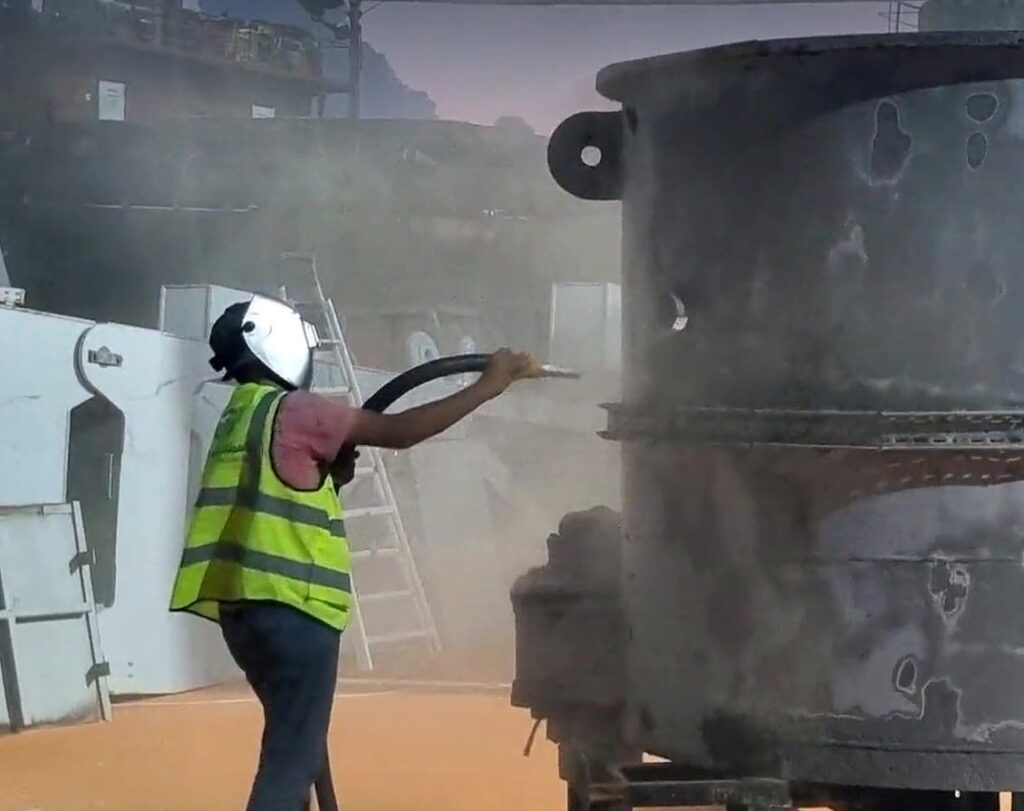

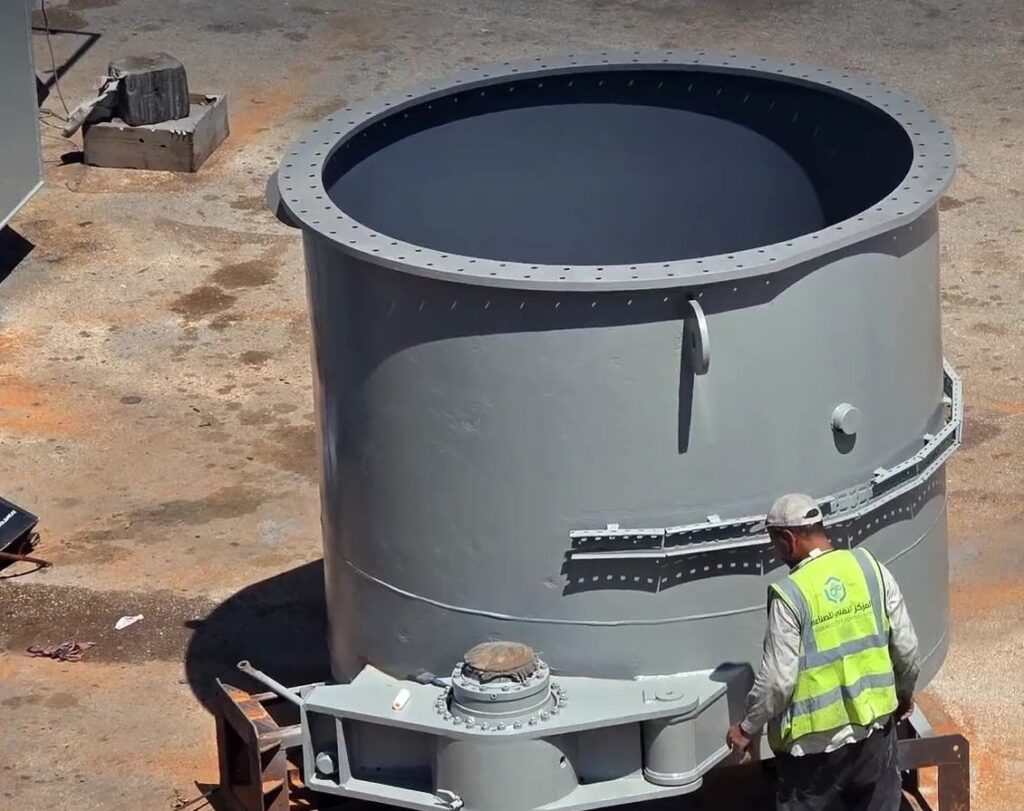

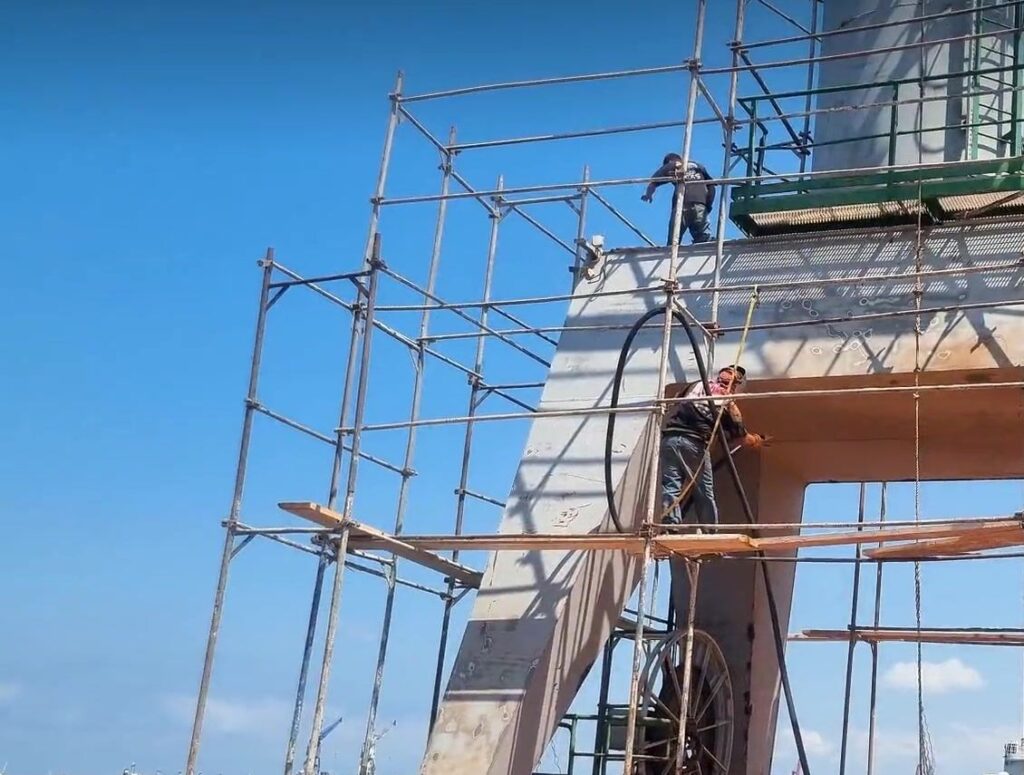

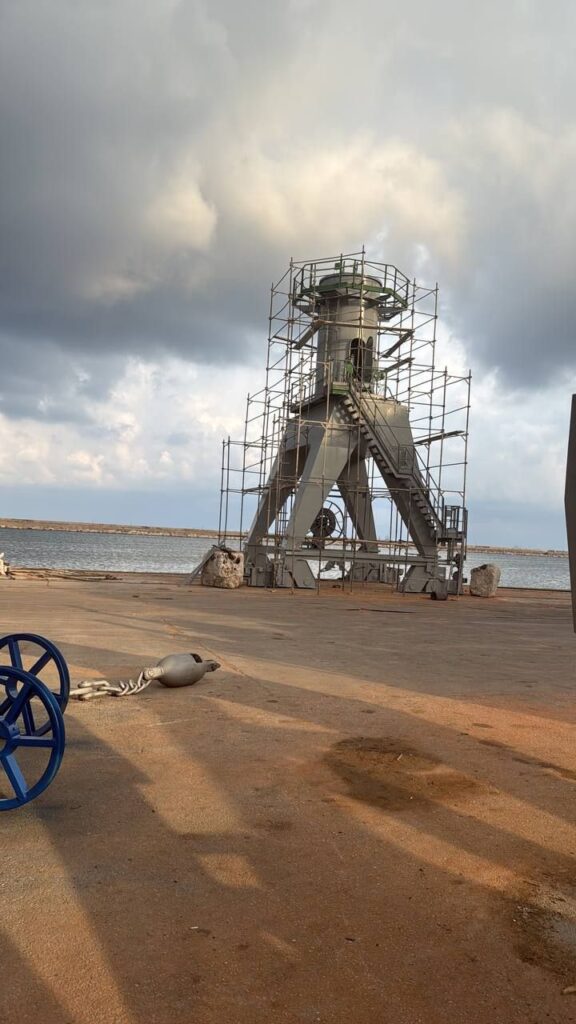

ضرب الرمل حتى المعدن، ومعالجة الصدأ والتآكل، وطبقة أساس إيبوكسي مقاومة للتآكل، ودهان مناسب للبيئة البحرية الرطبة والمالحة.

الكهرباء وأتمتة التحكم

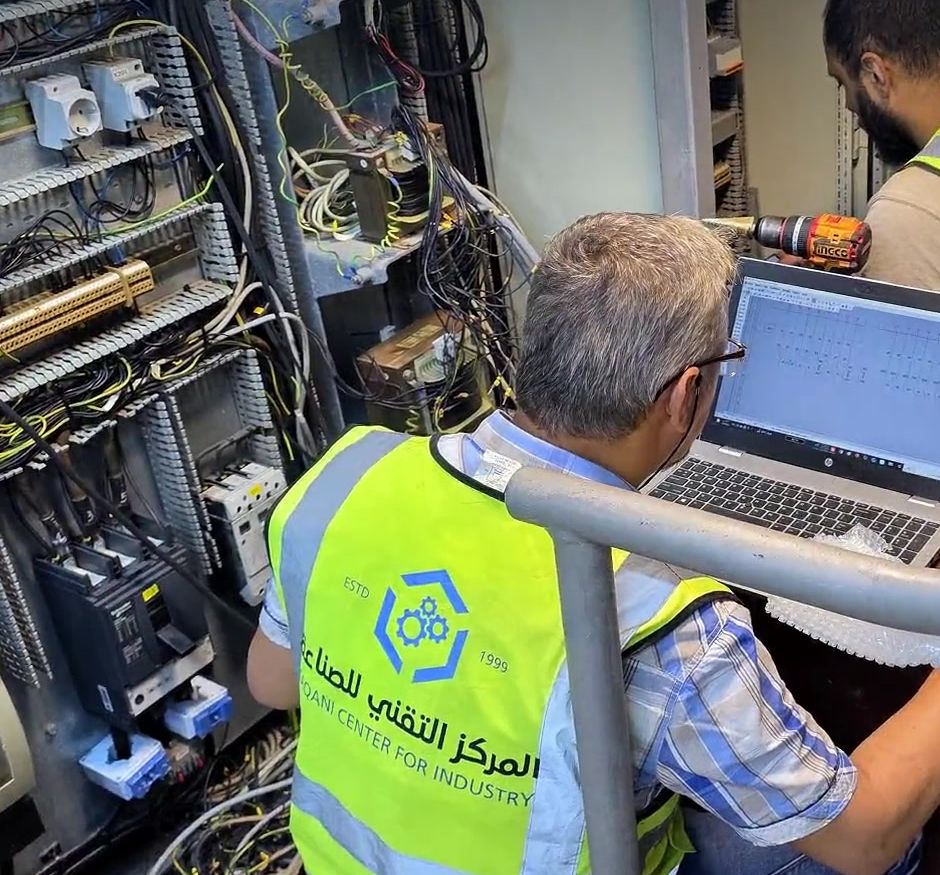

استبدال لوحات التحكم والنظام الكهربائي القديم بنظام PLC حديث، وتركيب إنفرترات مناسبة لطبيعة العمل، وتحديث أنظمة الحماية والتأريض.

غرف التحكم والسلامة

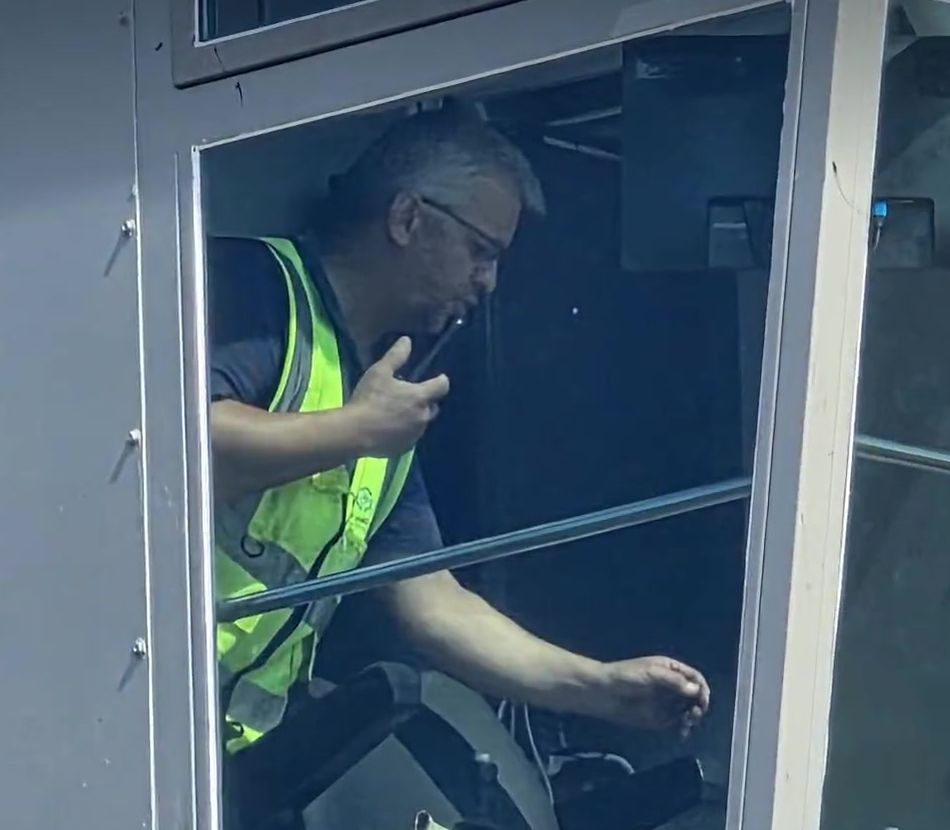

إعادة تأهيل غرفة التحكم وغرفة القيادة مع تكييف مناسب، وأجهزة اتصال لاسلكية بين المشغّل وفريق الأرض، وفحص أنظمة الإيقاف الطارئ والإنارة والإنذار.

مراحل التنفيذ

سبع مراحل عمل، وثّقناها بالصور والفيديو يوماً بيوم.

المرحلة 01

الكشف الفني على الرافعة

22 – 23 حزيران 2026

معاينة ميدانية شاملة للأجزاء الميكانيكية والكهربائية والإنشائية وأنظمة التشغيل والتحكم، وتوثيق الحالة الفنية، وتحديد ما يحتاج صيانة أو إصلاح أو استبدال.
